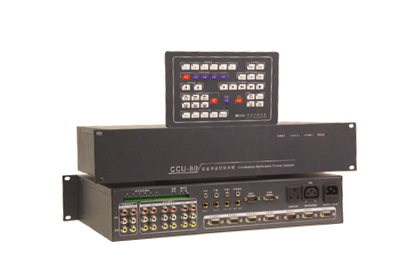

中控CCU-80



产品特性：

● 现场设备集中管理会议控制中心

● 标配42键控制键盘，控制中控所有功能

● 支持两路手拉手话筒接口，最多可连接64个代表单元或主席单元，同时发言人数限制：1/2/3/4人或不限制人数
● 内置视音频(AV)6X2矩阵切换：6路视频输入，6路立体声音频输入，2路视频输出，2路音频输出
● 内置VGA3X1切换：3路VGA输入，1路VGA输出，3路立体声音频输入，1路立体声音频输出
● 内嵌式红外遥控学习功能，无需配置专业学习器，简便可靠

● 6路红外发射口,前4路可实现控制电视、投影机，后2路可实现对VCR、DVD、CD等遥控

● 3路 RS232可编程控制接口，功能分别是键盘口、发送命令口和连接电脑口，

● 1路RS485可编程控制接口，可控制RS485控制协议设备

● 1路RJ45接口，作为以太网接口，连接到互联网中

● 支持1路投影机电源供电，可延时关机

● 支持1组幕布升降控制

● 结构紧凑，可安装在19英寸标准机柜

系统连接图：







技术参数：

● 视频矩阵接口：RCA

● 视频输入最小输入电平 ：0.5Vp-p

● 视频输入最大输入电平 ：2.0Vp-p

● 视频输出带宽：100Mhz(-3dB)满载

● 视频输出切换速度：≤200nS

● VGA矩阵接口：DB-15孔

● VGA输入最大电平：2Vp-p

● VGA输入最小电平：0.5Vp-p

● VGA输出电平：0.7Vp-p

● VGA输出模拟带宽：250MHz（-3dB)

● 音频矩阵接口：RCA

● 音频输入阻抗：>10kΩ

● 音频输入最大电平(Hi-Z)： +19.5dBu

● RS232可编程控制双向通讯接口： 3路

● RS485可编程控制双向通讯接口：1路

● IR红外控制接口 ： 6路

● 网络接口：1个

● 电源：AC220V , 50Hz

● 功率： 50W

● 尺寸(W×D×H)：440mm×290mm×95mm
